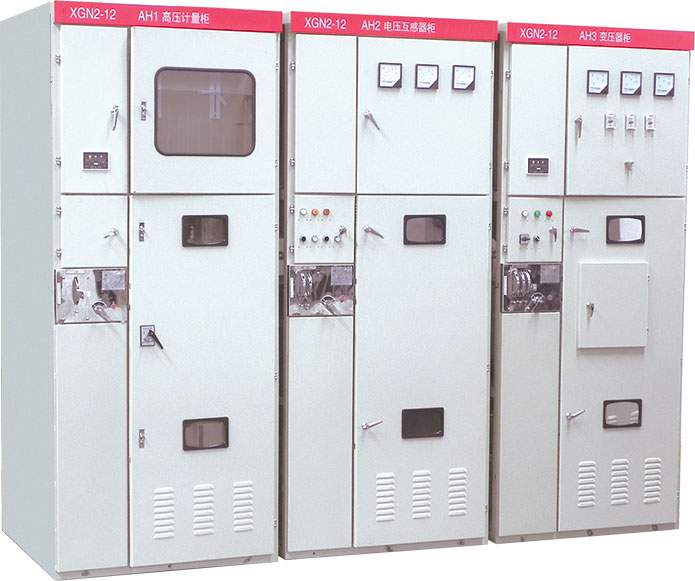

XGN2-12箱型固定式金屬封閉開關設備

XGN2-12箱型固定式金屬封閉開關設備

適用范圍

XGN2-12箱型固定式金屬封閉開關設備是由西安高壓電器研究所開發和研制的高壓成套開關設備。設備所用主要一次元件均屬重新設計，與目前主要使用的手車式開關柜和GG-1(A)F型開關柜相比具有較高的絕緣水平和防護等級，內部不采用任何形式的相間和相對地隔板及絕緣氣體，二次回路不采用二次插頭（即不管設備在何種狀態下，保護和控制回路是始終貫通的）；產品用于3-10kV單母線，單母線帶旁路系統中作為接受和分配電能的高壓成套設備。本產品符合“五防”要求。

產品各項指標符合GB3906《3-35kV交流金屬封閉開關》、IEC298技術標準。

型號及含義

使用環境條件

1、環境溫度上限+40℃下限-25℃（戶內）；

2、海拔高度1000m；（水海拔超過1000m時按DL/T593-1996《高壓開關設備的共用訂貨技術導則》有關規定執行）。

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地振烈度不超過8度；

5、沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

開關柜主要技術參數：

額定電壓kV                                            3、  6、  1 02

最高工作電壓kV                                      3.5、8.9、  11.5

額定電流A                                             5~3000

額定開斷電流kA                                      16. 20. 31.5. 40

額定短路關合（額定短路關合電流）kA        40. 50. 80.  100

額定短路動穩定電流kA                             40. 50. 80.  1 00

額定熱穩定電流kA                                   16. 20. 31.5. 40

額定熱穩定時間s                                      4

防護等級                                                IP2X

母線系統                                                單母線、單母線帶旁路

操作方式                                                電磁式、彈簧儲能式

外形尺寸     寬×深×高mm                         1100×1200×2650(1000A以下)

重量kg                                                   1 000

結構與防誤裝置

1、結構

本開關柜為金屬封閉箱型結構，柜體骨架由角鋼焊接而成，柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。為提高開關柜的技術性能，各主要元件進行了重新設計（如斷路器、旋轉式隔離開關等）。根據柜體布置，繼電器室可安裝繼電器，門上可裝設信號繼電器、指示儀表、信號燈，轉換開關安裝與操作小室，后部為母線室，下部為電纜室，用戶可方便地進行接線。前面為斷路器室，方便了開關柜的檢修。柜體的內部機構參見圖一、圖二 和產品說明書。

2、防誤裝置

“五防”功能即：防止誤分、誤合斷路器；防止帶負荷誤分、誤合隔離開關；防止帶電關合接地開關；防止接地開關閉合時接通電源；防止誤入帶電間隔。

本開關柜采用了強制性機械閉鎖方式，閉鎖裝置由支座、圓盤、面板、鎖板、手柄、聯桿等主要部件構成，具有性能可靠、功能齊全、結構簡單、操作方便的特點，從而簡便、有效地達到“五防”：

(1) 帶紅綠翻牌的控制開關(KW開關)使用于斷路器方案，用于防止誤分、誤合斷路器；

(2) 只有在斷路器確實分?jǐn)嗪�，才能將小手柄從“工作”位置拉出右旋至“分�(jǐn)嚅]鎖”位置；分、合隔離開關；防止7帶負荷分、合 隔離開關。閉鎖與反閉鎖的可逆性具有雙重的防誤功能，即：小手柄處于“分?jǐn)嚅]鎖”位置時，只能合、分上下隔離開關，不能合斷路，避免了誤合斷路器；

(3) 當斷路器及上下隔離開關均處于合閘狀態，小手柄處于“工作”位置時，前后柜門不能打開，防止誤入帶電間隔；

(4) 當上、下隔離開關未分閘，接地開關就不能合上，小手柄不能從“分?jǐn)嚅]鎖”位置旋至“檢修”位置，可防止帶電掛接地線；

(5) 接地開關未分閘，上下隔離開關就不能合上，可防止帶接地線合上、下隔離開關。
